Регулятор РДК-50Н, завод Экс-Форма

Регулятор давления газа комбинированный РДК-50Н применяется для редуцирования давления газа и поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Регулятор давления газа РДК-50Н обладает клапаном-отсекателем, которые обеспечивают автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений. К тому же, перед регулятором давления газа РДК-50Н не требуется дополнительной установки предохранительных запорных клапанов.

Регулятор давления РДК-50Н является победителем конкурса "100 лучших товаров России 2012"!

Завод "Экс-Форма" изготавливает регуляторы РДК-50Н, которые обладают рядом существенных преимуществ по сравнению с аналогами:

Во-первых, в данном типе регуляторов используется система разгрузки клапана, позволяющая: как значительно снизить неравномерность регулирования, так и достичь высокой пропускной способности, что особенно актуально при сезонных понижениях давления газа в сетях газораспределения:

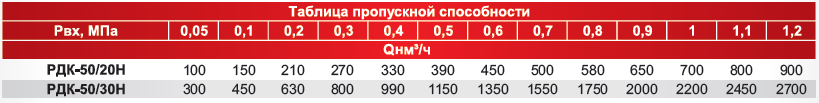

при Рвх. = 0,1 МПа пропускная способность составит 500 м³/ч;
при Рвх. = 0,6 МПа пропускная способность составит 1500 м³/ч.

Во-вторых, рычажная система обеспечивает надежное закрытие клапана и низкий прирост давления газа при нулевом расходе («тупике»). Еще одним аргументом в пользу регулятора давления газа РДК-50Н является применение в клапане-отсекателе мембраны с большой активной площадью и минимального количества трущихся деталей повышает точность и надежность срабатывания.

В отличие от аналогов, комбинированный регулятор от ООО ПКФ «Экс-Форма» имеет более высокие параметры пропускной способностью, высокую степень точности регулирования перепадов давления, а также, что немаловажно — исключены ложные срабатывания клапана-отсекателя.

Блочная конструкция регулятора позволяет производить регламентные работы и ремонт прибора без снятия его с «нитки». Возможна оперативная замена вышедших из строя или подлежащих техническому обслуживанию элементов, если на складе газового хозяйства имеются отдельные блоки. Регуляторы давления газа РДК-50Н предназначены для применения в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Климатическое исполнение соответствует УЗ ГОСТ 15150 (от -40°С до +40°С).

Основные технические характеристики РДК-50Н:

Наименование параметра или размера	РДК-50Н
Регулируемая среда	природный газ ГОСТ 5542
Диаметр условного прохода, мм	50
Диапазон входного давления, МПа	0,025 - 1,2
Диапазон настройки выходного давления, МПа	0,002 - 0,005
Стабильность поддержания выходного давления, %	±10
Давление настройки клапана-отсекателя, МПа, - при повышении выходного давления - при понижении выходного давления	0,0025 - 0,0075 0,001 - 0,0045
Тип соединения с газопроводом	фланцевый ГОСТ 12815 исп.1
Строительная длина, мм, не более	230
Габаритные размеры, мм, не более: - длина - ширина - высота	350 285 630
Масса, кг, не более	15

Все наши регуляторы давления газа РДК-50Н имеют соответствующие сертификаты и разрешения:
- Разрешение Ростехнадзора № РРС-04-11 000372 от 03.12.2009г.
- Сертификат соответствия № РОСС RU.АЮ17.В11531 от 28.06.2011г.
- Сертификат соответствия ГАЗСЕРТ № ЮАЧ0.RU.1402.Н00013.

Регуляторы давления газа РДК ООО ПКФ "Экс-Форма" являются базами для различных газорегуляторных установок различных модификаций, характерной особенностью которых являются малые габариты, современный дизайн, широкий диапазон параметров, способный удовлетворить запросы любого потребителя.

Устройство Регулятора РДК-50Н

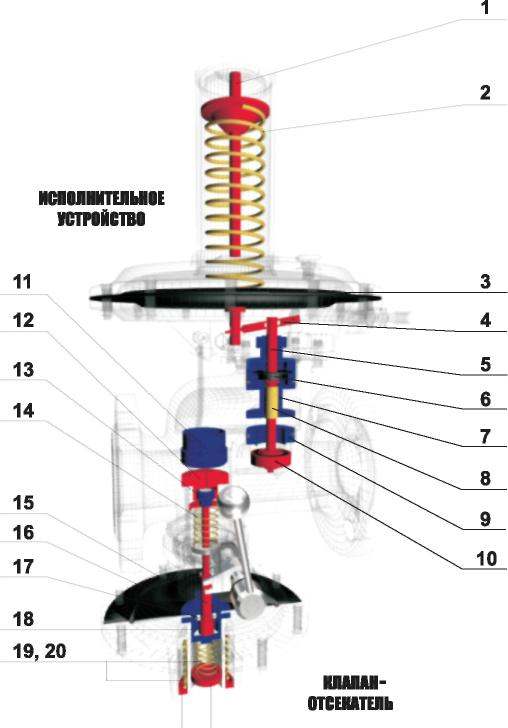

Регулятор РДК состоит из корпуса, исполнительного механизма и клапана-отсекателя. Исполнительный механизм включает в себя мембранную камеру, состоящую из головки и крышки, между которыми зажата подвижная система мембранного типа (3). На тарелку подвижной системы опирается пружина (2), являющаяся задатчиком значений выходного давления. Усилие пружины изменяется путем вращения регулировочного винта (1).

Под мембраной находится рычаг (4), передающий возвратно-поступательное движение штоку (5), на котором неподвижно закреплен рабочий клапан (10). Шток перемещается в обойме (7), нижняя часть которой выполнена в виде рабочего седла (9). Внутри обоймы смонтированы направляющие втулки (8) и разгрузочная мембрана (6).Исполнительный механизм шпильками соединяется с корпусом регулятора.

К нижней части корпуса крепится клапан-отсекатель. Седло клапана-отсекателя (11) смонтировано в корпусе клапана. Между головкой и крышкой мембранной камеры клапана-отсекателя закреплена подвижная система мембранного типа (16). В головке установлен сепаратор с шариками (17), а в центральной части подвижной системы - каретка (18).

Элементами, задающими значения давлений срабатывания клапана-отсекателя, являются пружины (19, 20), расположенные в крышке. Усилие пружин меняется с помощью регулировочных гаек (21,22). Основной (12) и перепускной (13) клапаны смонтированы на штоке (15), приводимом в движение с помощью рабочей пружины (14).
